PORTE ACOUSTIQUE F-MAX 60.2 A45 / A45S

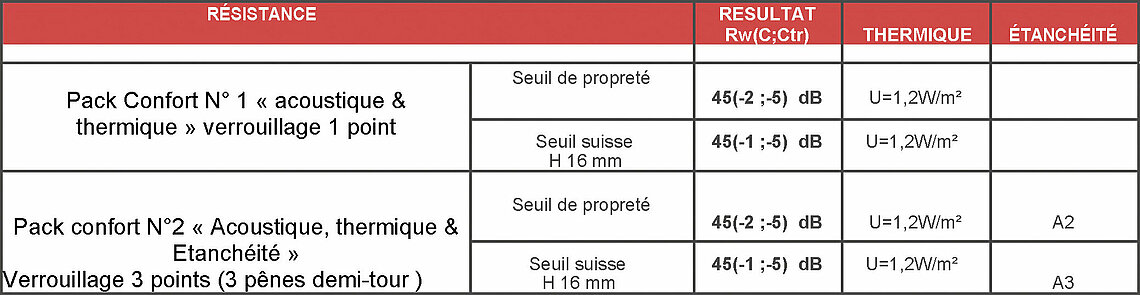

45 dB

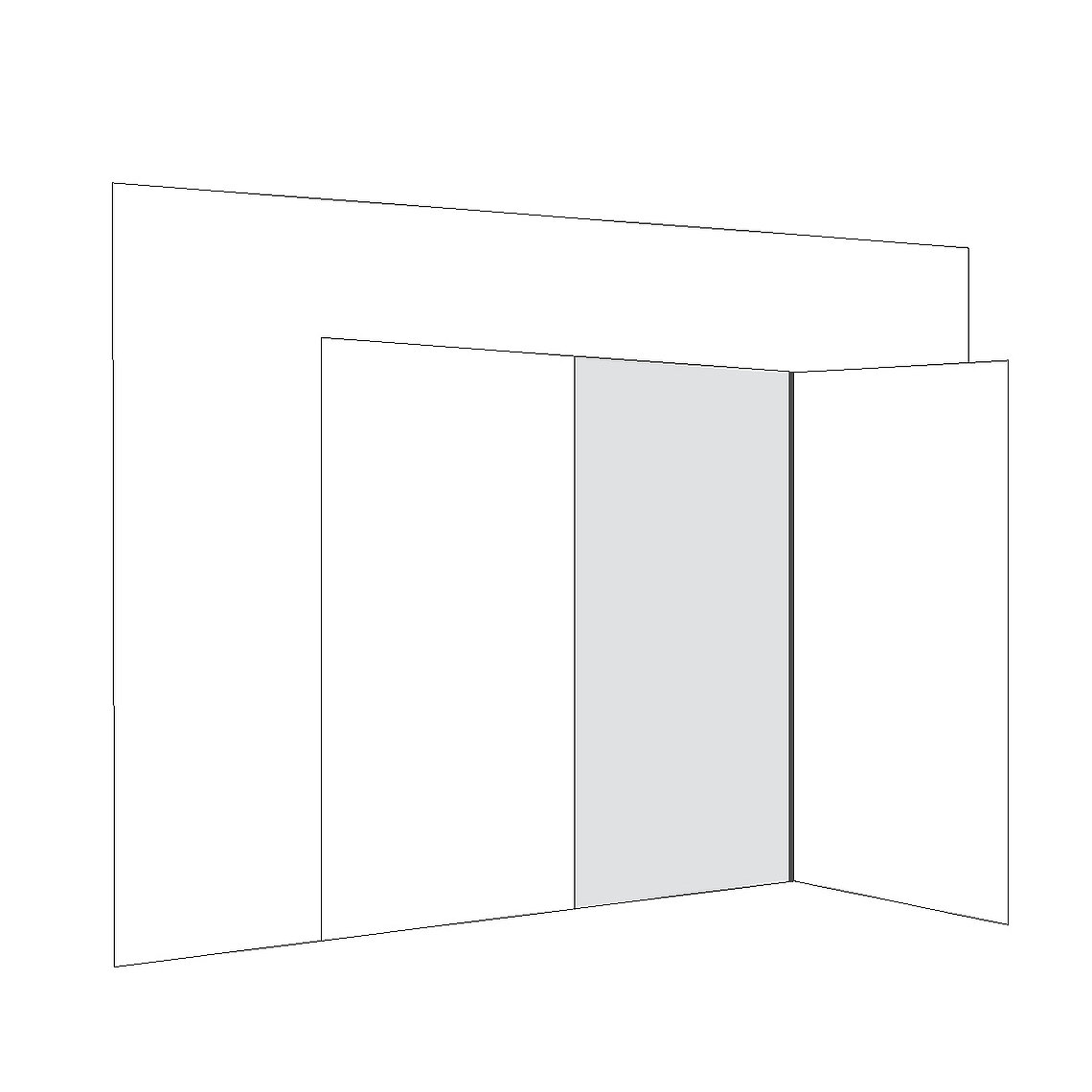

Bloc porte battant 2 vantaux


DESCRIPTIF DE BASE

DORMANT

• Bâti tubulaire en tôle d’acier anticorrosion d’épaisseur 20/10e à peindre



OUVRANT

• Parements en tôle d’acier anticorrosion d’épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm d’épaisseur à double recouvrement

• Renfort intérieur en tôle 20/10ème.

• Ossature interne de rigidité

• Masse vantail = 60 kg/m² environ



FERRAGE

• 3 paumelles à 3 lames « haute qualité : utilisation intensive » montées sur butées à billes vissées dans le vantail et sur le bâti

• Un pion antidégondage est vissé dans l’ossature du vantail côté paumelles



ETANCHEITE

• En partie basse du vantail : 2 joints balais sont posés en sous face de la traverse basse

• En feuillure huisserie : joint triple lèvres

• En battement des vantaux :

- Deux joints double à lèvres 14x4.5 et deux joints intumescents 17x2, l’un sur l’ouvrant et l’autre sur le vantail semi-fixe.

• En feuillure du vantail : (montants et traverse haute)

- Joint intumescent de section 28 x 3.5 et joint intumescent de section 17X2



Seuil de propreté Alu BDS40ou Seuil suisse en aluminium AR30



ÉQUIPEMENTS

• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen, ou antipanique multipoints ISEO ou NOVOGUARD avec serrure de sécurité à mortaiser,

• Ferme porte à glissière ou à compas.

• Crémone en applique 2 points, à commande centrale manoeuvrable par levier, pose CP ou COP



FINITIONS

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL

• Pour autres demandes (inox…), nous consulter



DORMANT

• Bâti zed à visser

• Bâti à sceller pour pose en feuillure

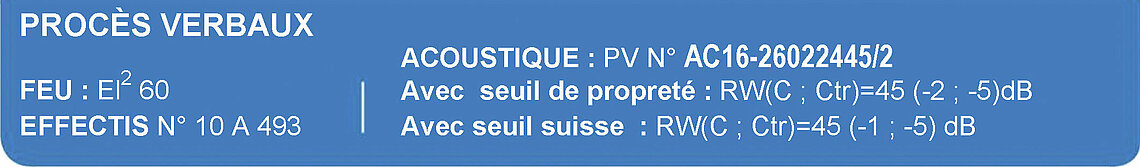

VOUS SOUHAITEZ TELECHARGER LES PROCES VERBAUX POUR LES PORTES COUPE-FEU ?


Téléchargez les procès verbaux pour les portes coupe feu Lutermax.



Accéder aux téléchargements









TÉLÉCHARGEZ LA DOCUMENTATION F-MAX 60.2 A45 /A45S

Fiche techniquePDF
