PORTE BATTANTE F-MAX 120.1 NF

Sens du feu : Recto/Verso

Résistance au feu : 120 MN

Bloc porte battant 1 vantail

      Télécharger
   le certificat
NF

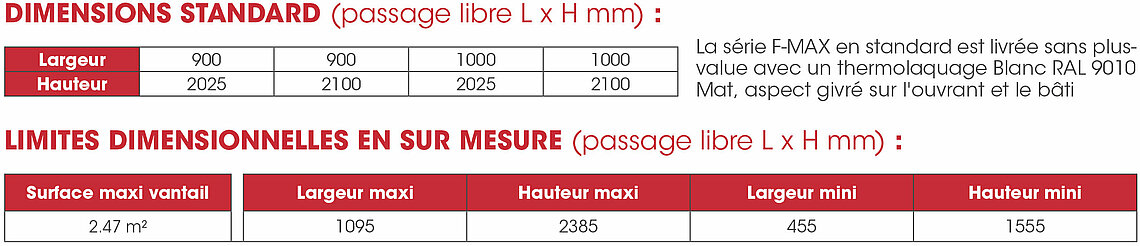

DAS SUIVANT DIMENSIONS

Procès verbal DAS - Essai du CNPP N° SA 15 00 30 (Ferme porte + bandeau)

Procès verbal DAS - Essai du CNPP N° SA 15 00 29 (Ferme porte + ventouse)


DESCRIPTIF DE BASE

DORMANT

• Bâti universel à visser type Zed en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre



OUVRANT

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm d'épaisseur à double recouvrement

• Ossature interne de rigidité

• Masse vantail = 57 kg/m² environ

FERRAGE

• 2 paumelles "haute qualité : utilisation intensive"montées sur butées à billes vissées dans le vantail et sur le bâti

• Trois pions antidégondage fixés dans le chant du vantail côté paumelles

ÉQUIPEMENTS STANDARDS
• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen

• Antipanique ISÉO ou NOVOGUARD (non montée en usine) 1 et 3 points avec serrure de sécurité à mortaiser avec 1/2 béquille avec ou sans cylindre

• Ferme porte à glissière côté opposé aux paumelles

ÉQUIPEMENTS OPTIONNELS AVEC PROCÈS VERBAL OU EXTENSIONS

• Verrouillage 3 points (serrure ou antipanique)

• Serrure d'urgence béquillage PMR

• Ferme porte à bras glissière ou compas montage côté paumelles/côté opposé aux paumelles.

• Serrure ou antipanique à verrouillage automatique, fouillot en 2 parties et béquille extérieure pouvant être embrayée par commande électrique (émission ou rupture) avec sécurité mécanique de fonctionnement

• Ventouses insérées dans le bâti et le vantail, côté serrure.

• Plinthe automatique en partie basse.

• Contrôle d'accès par ventouses électromagnétique fournies, intégrées dans l'huisserie, conforme à la NFS 61937

OCULI

• Oculus EI120 sur pare-close métallique affleurante, dimension du clair de vitrage : rectangulaire L 260 x H 360

• Circulaire diamètre 400 mm


FINITIONS

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL.

• Tôle GALVA Z275

• Pour autres demandes (inox...), nous consulter

DORMANT

• Bâti rénovation pour pose vissée dans l'huisserie existante

• Bâti tubulaire classique 40 mm pour pose en tunnel avec vérins de pré positionnement

• Bâti à sceller pour pose en feuillure

• Montage et fixation sur mur béton ou cloison sèche de type mégastil (selon PV RS 06-02A du CSTB)
