PORTE BATTANTE F26G NF

Sens du feu : Recto/Verso

Résistance au feu : 90 à 120 MN

Bloc porte battant 2 vantaux

      Télécharger
   le certificat
NF

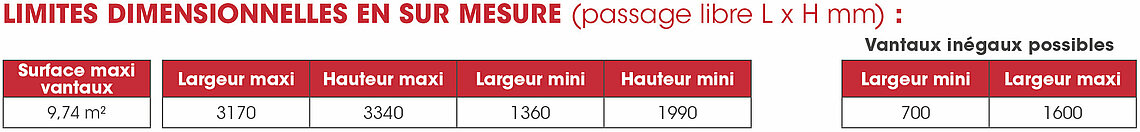

DAS SUIVANT DIMENSIONS

Procès verbal d'essai DAS N° SA 16 01 35 (Ferme porte + ventouse)

Procès verbal d'essai DAS N° SA 16 01 36 (Ferme porte + bandeau)



DESCRIPTIF DE BASE

DORMANT

• Bâti en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre



OUVRANT

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 10/10e à peindre assemblés par rivetage, formant caisson de 58 mm d'épaisseur

• Ossature interne de rigidité

• Âme d'isolation thermique rigide

• Masse vantail = 61 kg/m² environ



FERRAGE

• 3 ou 4 charnières montées sur butées à billes réglablessuivant dimensions des portes

• Un pion antidégondage est vissé dans l'ossature duvantail côté paumelles sur chaque vantail



ÉQUIPEMENT

• Serrure à mortaiser multipoints ou antipanique multipoints BKS, NOVOGUARD,NOVOPUSH

• ½ béquille avec ou sans cylindre, sans manoeuvreextérieure argent anodisé

• Contrôle d'accès par béquille ELECTRO OPERA 12/24volts rupture ou émission, contrôlé côté charnières

• Ferme porte bras glissière DORMA TS93 DORMA ou bras compas DORMA TS89

• Sélecteur de fermeture DORMA SR390

• Bâton de maréchal à prévoir pour des portes de grandes dimensions

• Vantail semi-fixe : Crémone à verrouillage automatique2 points de fermeture haut et bas, manoeuvrée par une targette dans le chant de la porte, par béquille ISEO côté charnières ou côté opposé aux charnières

• Antipanique NOVOGUARD, NOVOPUSH ou BKS avecbéquille côté opposé aux paumelles

• Crémone en applique à 2 points de fermeture haut et bas COMMUNELLO


OCULI

• Oculus EI90 sur pare-close métallique affleurante,dimension du clair de vitrage : rectangulaireL 270 x H 370, L270 x H 770, (L 600 x H 1000 possible surétude spécifique)

• Circulaire diamètre 400 mm sous certaines conditions



FINITIONS

• THERMOLAQUAGE Mat, aspect givré par poudragepolyester cuit au four suivant nuancier RAL

• Tôle GALVA Z275

• Pour autres demandes (inox...), nous consulter



DORMANT

• Bâti ZED à viser

• Bâti tubulaire classique 40 mm pour pose en tunnelavec vérins de pré positionnement

• Bâti à sceller pour pose en feuillure
