LA PORTE TUNNEL B 112T- B 212T

BLOC-PORTE BATTANT 1 VANTAIL & 2 VANTAUX

Sens du feu : Recto/Verso

Résistance au feu : HCM 120- ISO 240 - N3


Nos blocs-portes répondent au niveau N3 défini au paragraphe 4.2.2 de la circulaire interministérielle 2000-63 du 25 août 2000 relative à la sécurité dans les tunnels du réseau routier national.

DESCRIPTIF DE BASE

DORMANT

• Bâti à visser type zed en tôle d'acier inoxydable 316L d'épaisseur 30/10eE



OUVRANT

• Parements en tôle d'acier d’acier inoxydable d'épaisseur 15/10 e à peindre assemblés par soudure et rivetage, formant caisson de 100 mm d’épaisseur

• Ossature interne de rigidité

• Âme d’isolation thermique rigide

• Masse vantail = 80 kg/m² environ



FERRAGE

• Trois paumelles doubles ou triples en acier inox à deux lames suivant dimensions des portes.

• Lames mâles mortaisées et soudées dans le dormant, lames femelles mortaisées et soudées sur l’ossature, elles sont munies d’une butée à billes et équipées d’un graisseur inox



ÉQUIPEMENTS

• Serrure multipoints WSS sur le 1er ouvrant.

• Crémone 2 points FURH 902 sur le vantail semi-fixe

• Verrou thermique est positionné dans la traverse haute du vantail pour certaines dimensions


ÉQUIPEMENTS OPTIONNELS AVEC PROCÈS VERBAL OU EXTENSIONS

• Ferme porte GEZE TS4000-BRICARD LCN 1461-DORMA TS93- DORMA TS 89

• Bâton de maréchal en acier inoxydable hauteur 300mm

• Tresse de mise à la terre

• Portillon incorporé de 700 à 960 x 1400 à 2200 ( la largeur minimale entre la périphérie du dormant du portillon et la périphérie du vantail de la porte à deux vantaux doit être de 350 mm)

• Aide à l’ouverture possible sur certaines dimensions



FINITIONS

• Pour toutes demandes-nous consulter.

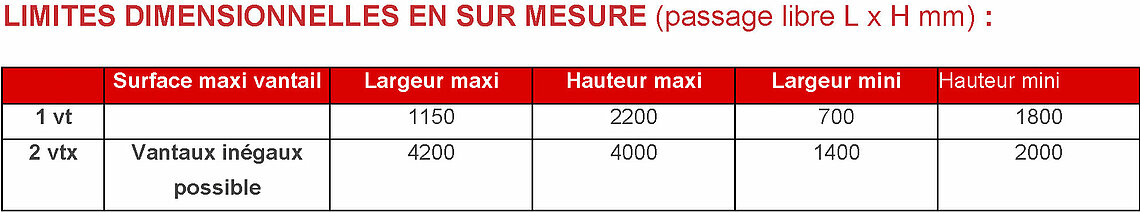

• Pour autres dimensions nous consulter
