LA SECTIONNELLE INDUSTRIELLE Novospeed Thermo

La porte sectionnelle industrielle est une porte d'extérieur à panneaux rigides articulés entre-eux.  Ces portes sectionnelles industrielles sont disponibles en motorisées.



Autre cinématique disponible > S600


Téléchargez



SUPER RAPIDE, RIDEAU ISOLE A ENCOMBREMENT MINIMAL

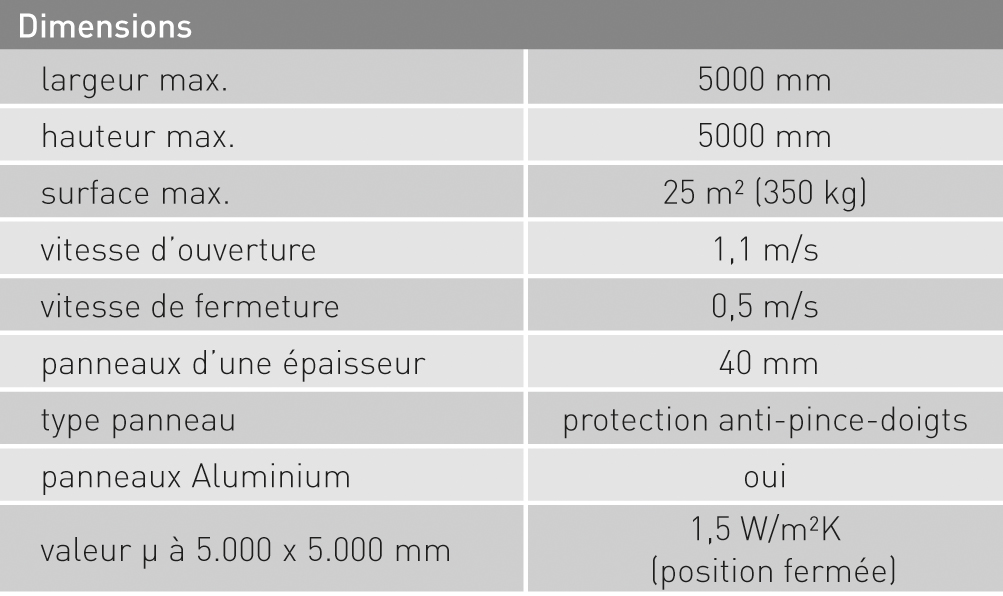

Caractéristiques


• l x h max. = 5000 x 5000 mm, superficie max. (lxh) = 25 m2
• valeur U de la porte avec panneaux ISO 40 mm: 5000 x 5000 mm: 1,5 W/m2K
• vitesse d´ouverture très rapide
• résistance au vent jusqu'à classe 2 - 3 (EN 12424), résistance au vent de 10 - 12 Beaufort (89 - 133 km/h)
• maintenance réduite (200.000 cycles), système sans ressorts
• facile et rapide à monter, par système de rails préassemblé, système d'entraînement
• conforme EN 13241-1


Découvrez les avantages de la Novospeed Thermo !

Les portes Novospeed® Thermo s’ouvrent rapidement à une vitesse de 1,1m/seconde (selon la surface de tablier) et se ferment à 0,5m/s. Elles garantissent une température intérieure constante, un climat de travail agréable et permettent une réelle économie d’énergie.

Un moteur électrique avec réducteur permet un enroulement rapide et silencieux.


Notre service recherche & développement a développé une porte rapide sans précédent, laissant apparaître des valeurs d'isolation exceptionnelles. Le système de spirale innovant a des roulettes spécialement développées, pour un entraînement en continu par chaîne/câbles. Ce système breveté contribue également à la conception élégante de la Thermo. L'entraînement se compose d'un moteur électrique avec réducteur. Il y a un choix étendu de finitions et de commandes.

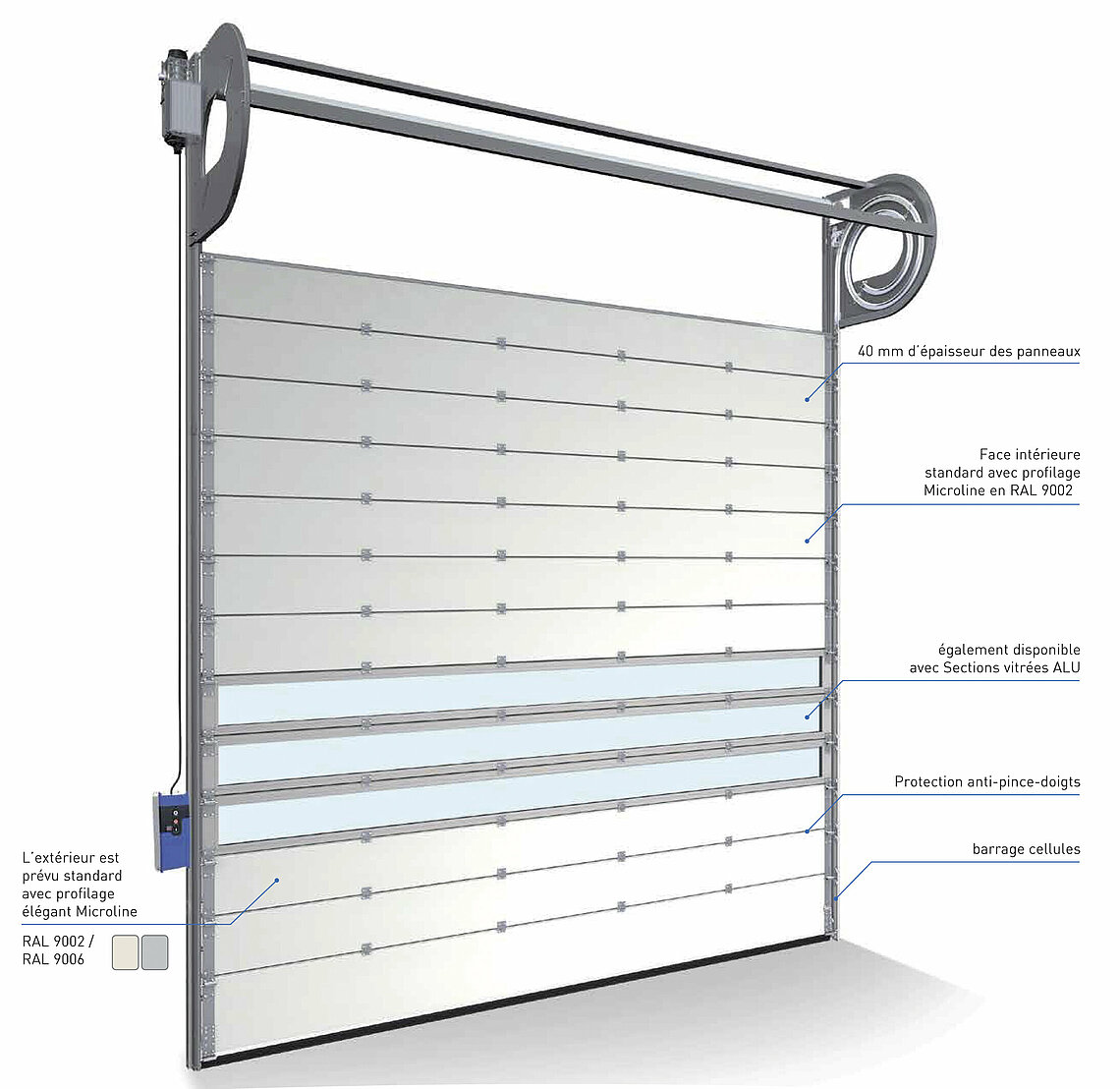

Composants et construction

NovoSpeed Thermo est une porte spirale à grande vitesse construits de panneaux à rupture thermique 'Microline' avec une hauteur standard de 366 mm. Lors de l'ouverture de la porte,les sections s'enroulent dans un rail en forme de spirale. Un entraînement puissant permet à la porte d'évoluer rapidement et silencieument dans un système unique de rail.



Matériaux

• isolation par mousse de polyuréthane (sans CFC), panneaux'sandwich' en acier galvanisé avec protection anti-pince-doigts

• hauteur de panneau standard 366 mm

• panneaux d'une épaisseur 40 mm

• rails de guidage en acier de 2 mm d'épaisseur, galvanisés sendzimir

• roulettes sans vibrations, à roulements de précision, montées aucentre du panneau

• charnières de porte centrales en acier galvanisé

• ferrures de porte montées à l'aide de vis autotaraudeuses galvanisées par électrolyse avec rondelles frein moletées intégrées

• étanchéités spécialement développées pour les joints supérieurs et inférieurs

• mécanisme de joint latéral unique

• joints EPDM entre les panneaux



Finition

• la face extérieure des panneaux est revêtue de peinture polyester de coloris standards, blanc RAL 9002, aluminium blanc RAL 9006 épaisseur minimale du revêtement 25 μ

• la face intérieure des panneaux est revêtue de peinture polyester decoloris blanc RAL 9002; épaisseur minimale du revêtement de 10 μ



Fenêtres

Le Thermo est aussi disponible avec une ou plusieurs sections de profils en aluminium anodisé à coupure thermique, avec double vitrage.



Entraînement

La porte est entraînée par un moteur électrique avec réducteur.Position du mécanisme d'entraînement au choix à droite (standard)ou à gauche.



Spécifications techniques du moteur électrique

• tension réseau ............................................3x400V N,PE/50Hz/16A

• indice de protection .................................................................. IP65

• puissance électrique ...................................................... max. 3 kW



Sécurité

• dispositifs de sécurité conformes à EN 13241-1

• protection de l'ouverture jusqu'à maximum 2 500 mm de haut

• chaîne de secours avec déverrouillage à hauteur d'homme

• protection anti-pince-doigts

Système de commande

La porte est livrée en standard avec un coffret de commande muni de 3 boutons (ouverture-arrêt-fermeture) et d'une prise CEE, offre une variété de fonctions:

• réglage de la durée d'ouverture

• modes service et marche

• voyants lumineux 7-segment pour le contrôle de différentes fonctions

• position ouverte ou fermée en permanence



Autres dispositifs de commande pouvant être connectés à l'entraînement standard :

• commande à distance par interrupteur à tirette, interrupteur à clé, bouton-poussoir,cellule photoélectrique, radar, détecteur à boucle inductive ou système de commande radio émetteur-récepteur. D'autres dispositifs de commande sont disponibles sur demande.

Disponible coffret de commande:  TS971, TS981



Exigences d'implantation et de raccordement (responsabilité du client)

• des fiches techniques séparées spécifiant les exigences au niveau des dimensions et de l'implantation sont disponibles pour tous les modèles et systèmes de levée

• si un entraînement électrique est spécifié, une fiche CEE doit être installée dans un rayon de 500 mm de l'emplacement final de l'entraînement et/ou du coffret de commande (400V 3 ph / N + PE / 50Hz / 16A, responsabilité du client)



Options / accessoires

Système de commande

• commande par radar, cordon à tirage, cellule photo-électrique, commandeà clé, commande à distance, boucle à induction, infra rouge

• coffret de commande IP65



Sécurité

• photo cellules avancées au lieu d'un rideau de lumière

• connexion de lampes de signalisation (rouge/vert ou rouge + vert)

• feu flash pour avertissement (orange ou rouge)

• composants électriques en IP65



Finitions

• teintes dans la gamme RAL faces intérieures et extérieures (sauf teintes fluorescentes et de signalisation)

• portillon annexe, à côté de la porte principale (sur mesure) à imposte(s)
