LA PORTE SECTIONNELLE INDUSTRIELLE VITRÉE Novolux XL 40 / Novolux XL 60

Composée de sections aluminium entièrement vitrées, la porte sur-mesure Vision XL répond à de multiples configurations telles que les garages automobiles, casernes, centres logistiques, show-rooms, etc. Dimensions, esthétique, association de sections vitrées et pleines… Novoferm® s’adapte précisément à toutes les compositions.







Caractéristiques

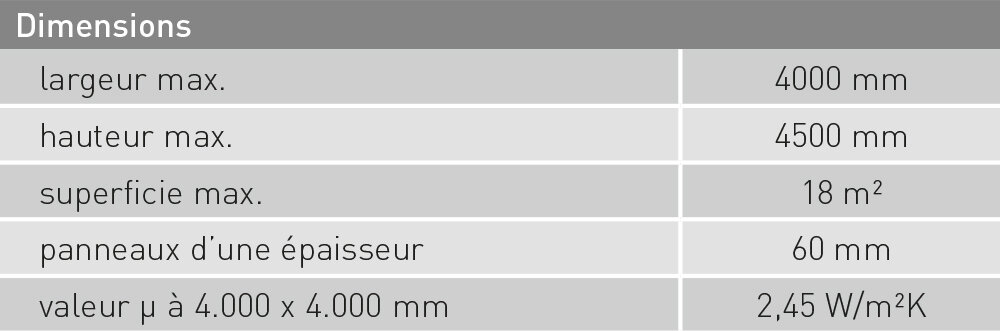

• l x h max. = 4000 x 4500 mm, superficie max. (lxh) = 18 m2

• valeur U de la porte sectionnelle NovoLux XL 60 mm: 4000 x 4000 mm: 2,45 W/m2K

• pas de séparateurs fenêtre verticaux offre une vaste vue panoramique

• plexiglas de haute qualité: peine déformée, et ressemble à du verre optique réel

• résistance au vent jusqu'à classe 3-4 (EN 12424), résistance au vent de 12-13 Beaufort (118 - 149 km/h)

• fonctionnement électrique ou manuel

• conforme EN 13241-1






Composants et construction

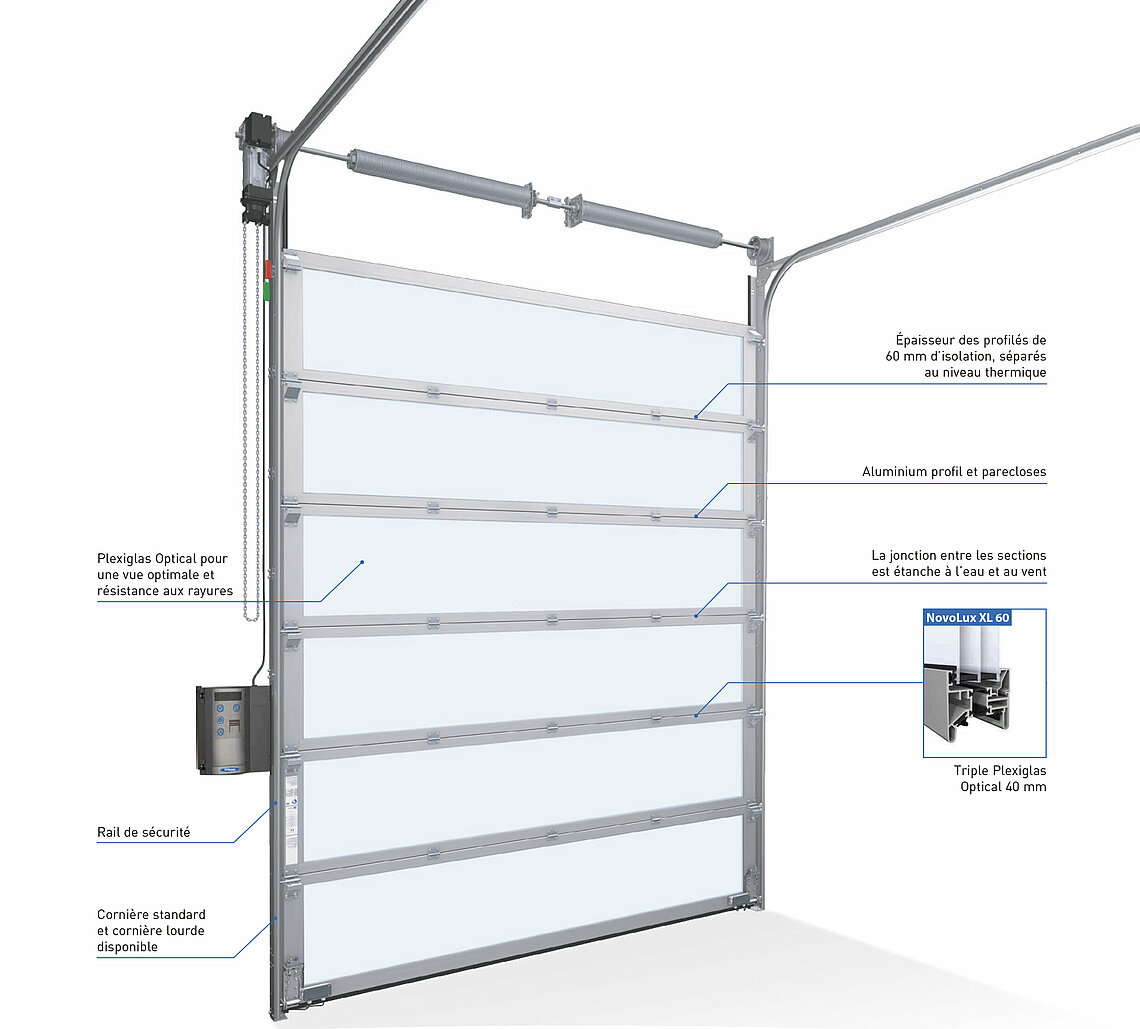

La porte sectionnelle NovoLux XL 60 mm ou 40 mm se compose de panneaux horizontaux qui tournent sous le plafond lorsque la porte s'ouvre. Les ressorts de torsion compensent le poids du tablier, ce qui permet une manoeuvre manuelle. Sont également disponibles, outre la levée standard, des levées semi-verticales, verticales, inclinées et réduites.



Matériaux


• sections de porte construits en profilés en aluminium anodisé avec double vitrage en Plexiglas Optical. Se compose de deux profilés en aluminium séparés au niveau thermique par des profilés d'isolation spéciaux

• panneaux d'une épaisseur 60 mm ou 40 mm

• rails de guidage en acier de galvanisés sendzimir

• charnières en acier galvanisé

• ferrures de porte en acier galvanisé

• roulettes en nylon montées sur roulement à billes, tige en acier galvanisé de 11 mm

• câbles en acier avec coefficient de sécurité de 6

• poignée extérieure en plastique située dans la section inférieure des portes à fonctionnement manuel

• joints supérieur, latéraux et de sol en caoutchouc EPDM

• joints EPDM entre les panneaux



Finitions


• les profilés et parecloses en aluminium sont anodisés clairs,mais peuvent aussi être laqués dans le coloris de votre choix 1)

• les fenêtres et les panneaux peuvent être livrés dans une variété de finitions et de couleurs. Voir la brochure pour toutes les possibilités 1) selon type de panneau



Plexiglas Optical

La particularité du " Plexiglas Optical " de haute qualité utilisé est de conférer l'aspect d'un vitrage véritable, tout en bénéficiant de la sécurité du plastique. Les fenêtres en Plexiglas Optical sont disponibles en triple vitrage 40 mm.



Entraînement

La porte est entraînée manuel à l'aide d'un cordon à tirage ou d'un treuil à chaîne, ou un moteur électrique avec réducteur. Le système de commande est disponible en standard avec configuration pression maintenue, commande à impulsion ou avec télécommande.


Spécifications techniques (entraînement électrique)


• tension réseau ............................................3x400V N,PE/50Hz/16A

• caractéristique .......................................................................... IP65



Sécurité


• chaîne de secours avec déverrouillage à hauteur d'homme

• parachute rupture de câbles (en option)

• parachute rupture de ressorts (en option)

• sécurité anti-intrusion (en option)

• conforme EN 13241-1



Système de commande

La porte est livrée en standard avec un coffret de commande munide 3 boutons (ouverture-arrêt-fermeture) et d'une prise CEE, offreune variété de fonctions :

• réglage de la durée d'ouverture

• modes service et marche

• voyants lumineux 7-segment pour le contrôle de différentes fonctions

• position ouverte ou fermée en permanence



Autres dispositifs de commande pouvantêtre connectés à l'entraînement standard :

• Commande à distance par interrupteur àtirette, interrupteur à clé, bouton-poussoir,cellule photoélectrique, radar, détecteur à boucle inductive ou système de commande radio émetteur-récepteur. D'autres dispositifs de commande sont disponibles sur demande

Disponible coffret de commande:  T100 et T50



Exigences d'implantation et de raccordement

• des fiches techniques séparées spécifiant les exigences au niveau des dimensions et de l'implantation sont disponibles pour tous les modèles et systèmes de levée

• si un entraînement électrique est spécifié, une fiche CEE doit être installée dans un rayon de 500 mm de l'emplacement final de l'entraînement et/ou du coffret de commande(400V 3 ph / N + PE / 50Hz / 16A, responsabilité du client)



Options / accessoires


Système de commande

• modèle rapide (avec variateur de fréquence)

• commande par radar, cordon à tirage, cellule photo-électrique, commande à clé, commande à distance, boucle à induction, infra rouge



Sécurité

• la sécurité anti-écrasement déportée

• connexion de lampes de signalisation (rouge/vert ou rouge + vert)

• feu flash pour avertissement (orange ou rouge)

• verrou robuste avec ressort de rappel

• composants électriques en IP65



Finitions

• portillon annexe, à côté de la porte principale (sur mesure) à imposte(s)

• des panneaux ISO avec dans teintes RAL faces intérieures etextérieures

• autre résistance à la pression du vent

• ressorts pour 30.000, ou 60.000 cycles
