LA PORTE SECTIONNELLE INDUSTRIELLE VITREE Novolux 40 / Novolux 60

Intégrant une grande surface vitrée pour un apport de lumière naturelle maximal, la gamme Novolux® favorise les économies d’énergie et le bien-être au travail ! Parfaitement étanche aux intempéries, la porte sectionnelle  Novolux® permet également aux professionnels de réduire les incidents en visualisant ce qui se passe derrière la porte grâce à son vitrage.





Caractéristiques

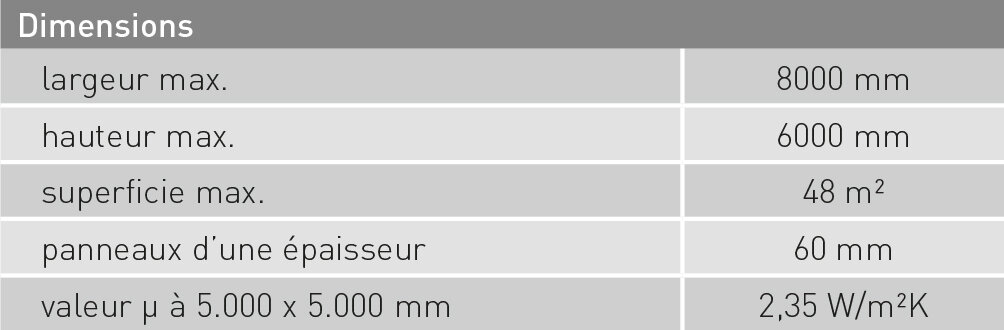

• l x h max. = 8000 x 6000 mm, superficie max. (lxh) = 48 m2

• valeur U de la porte sectionnelle NovoLux 60 mm: 5000 x 5000 mm: 2,35 W/m2K avec triple vitrage

• profils thermiques spéciaux, avec une variété de remplissage du panneau

• fonctionnement électrique ou manuel

• résistance au vent jusqu'à Classe 3-4, résistance au vent de 12-13 Beaufort (118 - 149 km/h)

• disponible avec un portillon incorporé

• conforme EN 13241-1


Les portes sectionnelles NovoLux sont des portes relevantes super-isolantes et étanches, qui trouveront leur place là où il est important de séparer des zones de températures. Si vous souhaitez maintenir votre hall de production ou votre entrepôt à une température constante, la NovoLux 60 prouve encore davantage sa valeur. Les panneaux en plaques d'acier microprofilés utilisés dans nos installations présentent d'excellentes propriétés et d'isolation thermique et sonore et sont très résistants aux intempéries.



Composants et construction

La porte sectionnelle NovoLux est possible en variante 40 mm ou 60 mm, elle se compose de panneaux horizontaux à rupture de pont thermique qui tournent sous le plafond lorsque la porte s'ouvre. Les ressorts de torsion compensent le poids du tablier, ce qui permet une manoeuvre manuelle. Sont également disponibles, outre la levée standard, des levées semi-verticales, verticales, inclinées et réduites.



Matériaux

• la porte NovoLux 60 est une fois et demie plus épaisse que la porte Novolux 40 et se compose de deux profilés en aluminium séparés au niveau thermique par des profilés d'isolation spéciaux

• les sections peuvent être fournies avec une grande variété de types de verre et remplissages selon l'épaisseur du panneau

• panneaux d'une épaisseur 60 mm ou 40 mm

• rails de guidage en acier galvanisé Sendzimir

• charnières en acier galvanisé

• ferrures de porte en acier galvanisé

• roulettes en nylon montées sur roulement à billes, tige en acier galvanisé de 11 mm

• câbles en acier avec coefficient de sécurité de 6

• poignée extérieure en plastique située dans la section inférieure des portes à fonctionnement manuel

• joints supérieur, latéraux et de sol en caoutchouc EPDM

• joints EPDM entre les panneaux



Finitions

• les profilés et parecloses en aluminium sont anodisés clairs, mais peuvent aussi être laqués dans le coloris de votre choix

• les fenêtres et les panneaux peuvent être livrés dans une variété définitions et de couleurs. Voir la brochure pour toutes les possibilités selon le type de panneau


Hublots et bandes transparentes

• les fenêtres et les panneaux peuvent être livrés dans une variété de finitions et de couleurs. Voir la brochure pour les possibilités

• mais aussi remplissages à double paroi et scellés sandwich en plusieurs finitions et de couleurs standard ou RAL sont disponibles



Entraînement

La porte est entraînée manuel à l'aide d'un cordon à tirage ou d'un treuil à chaîne, ou un moteur électrique avec réducteur. Le système de commande est disponible en standard avec configuration homme mort, commande à impulsion ou avec télécommande.


Spécifications techniques (entraînement électrique)


• tension réseau ............................................3x400V N,PE/50Hz/16A

• caractéristique .......................................................................... IP65


Sécurité


• chaîne de secours avec déverrouillage à hauteur d'homme

• parachute rupture de câbles (en option)

• parachute rupture de ressorts (en option)

• sécurité anti-intrusion (en option)

• conforme EN 13241-1.



Système de commande

La porte est livrée en standard avec un coffret de commande muni de 3 boutons (ouverture-arrêt-fermeture) et d'une prise CEE, offre une variété de fonctions:

• réglage de la durée d'ouverture

• modes service et marche

• voyants lumineux 7-segment pour le contrôle de différentes fonctions

• position ouverte ou fermée en permanence



Autres dispositifs de commande pouvant être connectés à l'entraînement standard:


• Commande à distance par interrupteur à tirette, interrupteur à clé, bouton poussoir,cellule photoélectrique, radar,détecteur à boucle inductive ou système de commande radio émetteur-récepteur. D'autres dispositifs de commande sont disponibles sur demande.

Disponible coffret de commande:    T100 et T50



Exigences d'implantation et de raccordement

• des fiches techniques séparées spécifiant les exigences au niveau des dimensions et de l'implantation sont disponibles pour tous les modèles et systèmes de levée.

• si un entraînement électrique est spécifié, une fiche CEE doit être installée dans un rayon de 500 mm de l'emplacement final de l'entraînement et/ou du coffret de commande (400V 3 ph / N + PE / 50Hz / 16A, responsabilité du client).



Options / accessoires

Système de commande

• commande par radar, cordon à tirage, cellule photo-électrique, commande à clé, commande à distance, boucle à induction, infra rouge



Sécurité

• la sécurité anti-écrasement déportée

• connexion de lampes de signalisation (rouge/vert ou rouge + vert)

• feu flash pour avertissement (orange ou rouge)

• verrou robuste avec ressort de rappel

• composants électriques en IP65



Finitions

• portillon intégré, ouverture vers l'extérieur, ferme porte et serrure à cylindre (largeur maximale de porte sectionnelle de 6000 mm)

• portillon annexe, à côté de la porte principale (sur mesure) à imposte(s)

• des panneaux ISO avec dans teintes RAL faces intérieures et extérieures

• autre résistance à la pression du vent

• ressorts pour 30.000, ou 60.000 cycles
