PORTE BATTANTE F-MAX 60.1 NF

Sens du feu : Recto/Verso

Résistance au feu : 60 MN

Bloc porte battant 1 vantail

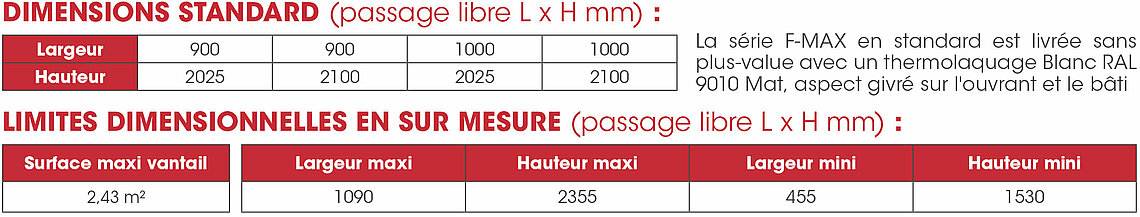

DAS SUIVANT DIMENSIONS

Procès verbal DAS - Essai du CNPP N° SA 15 00 30 (Ferme porte + bandeau)

Procès verbal DAS - Essai du CNPP N° SA 15 00 29 (Ferme porte + ventouse)


DESCRIPTIF DE BASE

DORMANT

• Bâti universel à visser type Zed en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre



OUVRANT

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm d'épaisseur à double recouvrement

• Ossature interne de rigidité

• Masse vantail = 45 kg/m² environ

FERRAGE

• 2 paumelles "haute qualité : utilisation intensive"montées sur butées à billes vissées dans le vantail et sur le bâti

• Un pion antidégondage est vissé dans l'ossature duvantail côté paumelles

ÉQUIPEMENTS STANDARDS

• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen

• Antipanique ISÉO ou NOVOGUARD (non montéeen usine) 1 et 3 points avec serrure de sécurité à mortaiser avec 1/2 béquille avec ou sans cylindre

• Ferme porte à glissière côté opposé aux paumelles

ÉQUIPEMENTS OPTIONNELS AVEC PROCÈS VERBAL OU EXTENSIONS

• Verrouillage 3 points (serrure ou antipanique)

• Serrure d'urgence béquillage PMR

• Antipanique FEB, JPM, VACHETTE

• Ferme porte à bras glissière ou compas montage côté paumelles/côté opposé aux paumelles

• Serrure ou antipanique à verrouillage automatique,fouillot en 2 parties et béquille extérieure pouvant être embrayée par commande électrique (émission ou rupture) avec sécurité mécanique de fonctionnement

• Plinthe automatique en partie basse

• Contrôle d'accès par ventouses électro magnétiques fournies, intégrées dans l'huisserie, conforme à la NFS 61937

OCULI

• Oculus EI60 sur pare-close métallique affleurante,dimension du clair de vitrage : rectangulaire L 270 x H 370, L 270 x H 770

• Circulaire diamètre 300, 400 mm



FINITIONS

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL

• Tôle GALVA Z275

• Pour autres demandes (inox...), nous consulter



DORMANT

• Bâti rénovation pour pose vissée dans l'huisserie existante

• Bâti tubulaire classique 40 mm pour pose en tunnel avec vérins de pré positionnement

• Bâti à sceller pour pose en feuillure


VOUS SOUHAITEZ TELECHARGER LES PROCES VERBAUX POUR LES PORTES COUPE-FEU ?


Téléchargez les procès verbaux pour les portes coupe feu Lutermax.



Accéder aux téléchargements







TÉLÉCHARGEZ LA DOCUMENTATION F-MAX 60.1 NF
Fiche techniquePDF
