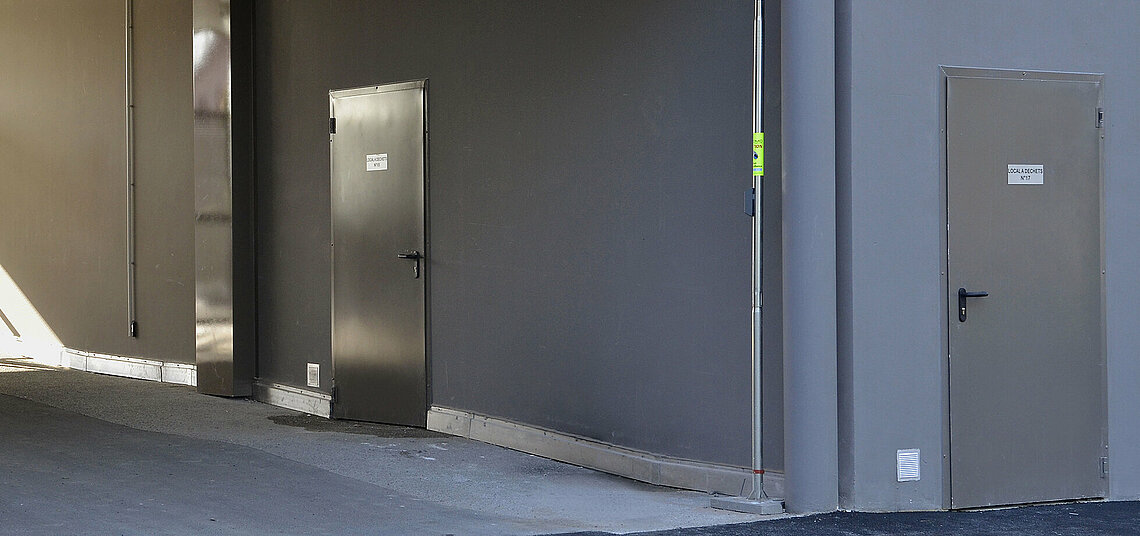

PORTE BATTANTE F-MAX 30.1

Sens du feu : Recto/Verso

Résistance au feu : 30 MN

Bloc porte battant 1 vantail


DESCRIPTIF DE BASE

DORMANT

 • Bâti universel à visser type Zed en tôle d'acier traitée anti-corrosion d'épaisseur 15/10e à peindre



OUVRANT

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e à peindre assemblés par profilage périphérique, formant caisson de 58 mm d'épaisseur à double recouvrement

• Ossature interne de rigidité

• Masse vantail = 40 kg/m² environ



FERRAGE

• 2 paumelles "haute qualité : utilisation intensive" montées sur butées à billes vissées dans le vantail et sur le bâti

• Deux pions antidégondage fixés dans le chant du vantail côté paumelles


ÉQUIPEMENTS STANDARDS

• Serrure de sécurité à mortaiser un point de fermeture latéral avec double béquillage et cylindre européen

• Antipanique ISÉO ou NOVOGUARD (non montée en usine) 1 et 3 points avec serrure de sécurité à mortaiser avec 1/2 béquille avec ou sans cylindre

• Ferme porte à glissière côté opposé aux paumelles

ÉQUIPEMENTS OPTIONNELS AVEC PROCÈS VERBAL OU EXTENSIONS

• Verrouillage 3 points (serrure ou antipanique)

• Serrure d'urgence béquillage PMR

• Ferme porte à bras glissière ou compas montage côté paumelles/côté opposé aux paumelles

• Serrure ou antipanique à verrouillage automatique, fouillot en 2 parties et béquille extérieure pouvant être embrayée par commande électrique (émission ou rupture) avec sécurité mécanique de fonctionnement

• Seuil en partie basse



OCULI

• Oculus EI30 sur pare-close métallique affleurante, dimensions du clair de vitrage : rectangulaire L 270 x H 370, L 270 x H 770

• Circulaire diamètre 300, 400 mm



FINITIONS

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL

• Tôle GALVA Z275

• Pour autres demandes (inox...), nous consulter



DORMANT

• Bâti rénovation pour pose vissée dans l'huisserie existante

• Bâti tubulaire classique 40 mm et bâti tubulaire étroit 30 mm pour pose en tunnel avec vérins de pré positionnement (voir réservation béton en bas de page)

• Bâti à sceller pour pose en feuillure
